HCXG皮带清扫器

一、清扫器的作用

1、清扫器是带式输送机的主要部件之一，为了防止物料输送过程中的扬尘及生产工艺上要求，输送的大部分物料是需要保持一定含水量的，如很多电厂输煤皮带的含水率约12%左右，这样势必造成含水物料黏附在皮带上，若不清扫会在皮带运转过程中和回程托辊碰撞后不断洒落。全自动皮带调正轮装置

2.带式输送机输送物料过程中,若残留附着物料进入滚筒或托辊轴承座内会加快轴承磨损、滚筒或托辊表面粘上物料会撕裂和拉毛输送带面胶，加速输送带的磨损和毁坏。如果物料在带式输送机尾部改向滚筒或垂直拉紧滚筒表面附着并结块会造成输送带跑偏，增加输送带的磨损，甚至撕裂滚筒包胶层等造成严重后果。清扫装置效果好，则托辊、输送带、滚筒等的使用寿命均可以延长；所以清扫器的清扫能力对提高带式输送机的运行效率、可靠性，减少设备故障率和降低维护成本有着举足轻重的作用。

3、皮带下面的残积的物料多，造成现场环境恶劣，伤害现场人员的身体，增加维护人员的劳动强度，并易造成现场人员的意外伤害事故。

因物料在皮带上的粘积，会造成回程托辊和滚筒与皮带间进行带料摩擦，极大降低皮带、相关滚筒、回程托辊的使用寿命，带来不少的成本消耗。因物料撒漏太多，降低皮带的运输效率。

三、清扫器技术特点

1.效果优异。刮刀采用聚氨酯复合材料，利用模具一次硫化成型，刮刀面平整如一直线，低摩擦、高耐磨、高强度，具有稳定的刮料效果。可有效清除残留皮带上的细粒、湿黏物料；

2.稳定性好。刮刀与固定座采用鸠尾槽结合，并有消除余隙之顶紧装置；

3.三层式刮刀组，具有可分离式固定座，可在料斗侧边抽换，安装或维修非常简便；

4.刀座更换简易、快速。由落料斗侧边推行刮刀更换，刮刀与滑动刀座可整组抽换，无需再调整刮刀压力；

5.采用预压式调压器（缓冲弹簧组），可长期确保与皮带之间良好接触及刮除效果。除了省却现场刮刀压力调整之不便，更能确保均匀而稳定之接触压力，必要时可再加以微调；

6.使用寿命长。刮刀座体一般应可用5年左右，刮刀的使用寿命都在一年左右。

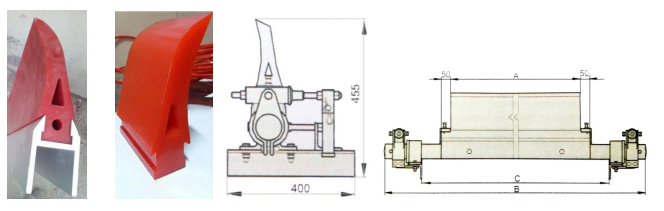

第 一道皮带清扫器

采用一字式刮刀，可确保刮刀与皮带稳定的低接触力，使用寿命高，中间长圆缓冲孔使刮刀的缓冲跟随性好，抗冲击强度高。特制的防尘套密封扭力弹簧组，可避免因卡料或积尘而无法充分发挥自调功能。

C值依头部漏斗的尺寸现场安装调整

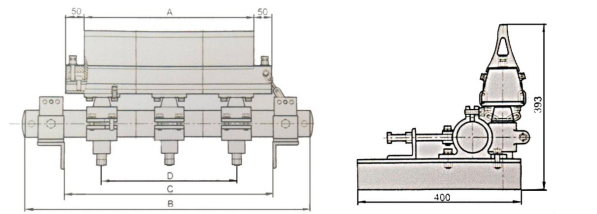

第二道皮带清扫器

采用人字形刮刀，刮刀面平整成一平面，可有效清除残留皮带上之细粒，湿黏物料，缓冲座组合面积大，不断裂，不积料，可避免刮刀口崩裂损及皮带，也可用于逆向运转皮带。刀座下直立的缓冲弹簧组，可确保与皮带的良好接触和刮料效果。

C值依头部漏斗的尺寸现场安装调整

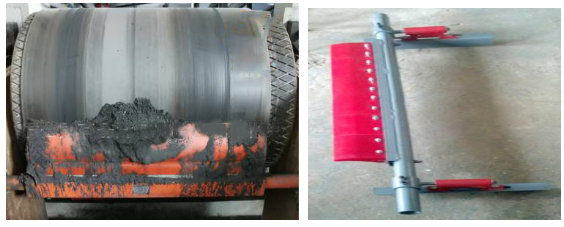

空段清扫器（V型清扫器）

使用一体硫化成型聚氨酯刮刀片，靠自重力贴合在皮带上，与皮带跟随性好。

可逆空段清扫器

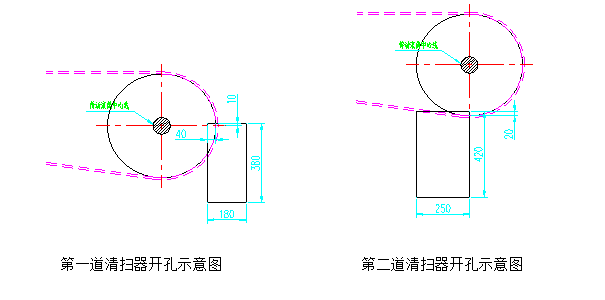

清扫器开孔示意图
